通过实例来学习可以说是最快的了，这里开始就是实例了！

理论请看前一篇文章：Kalman滤波器的应用解释1

例子1.普遍文章里温度的例子

例子2.论文中测距的例子

例子3.观测函数为y=5x

例子4：小车做匀速直线运动

1. 首先建立小车的状态转移模型

2.然后建立小车的观测模型

3.得到小车目标位置的Kalman滤波方程

4.Matlab仿真

例子5：Matlab kalman函数的使用

附录

1.使用Matlab中的Kalman函数

例子1.普遍文章里温度的例子

目的：估算k时刻的实际温度值

输入：k-1时刻的温度值，预测模型的误差方差，测量模型的误差方差。

计算过程：

（1）预测模型和测量模型为：

状态变量为温度值X，预测模型认为k时刻会延续k-1时刻的温度值，方差为w;测量值也为温度，所以和状态变量的关系为H=1，方差为v。

（2）假设k-1时刻的温度为23度，预测标准差为5度。测量得到k时刻的温度为25度，测量标准差为4度。

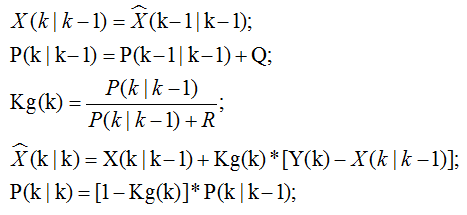

（3）方程的系数为A=1;B=0;H=1，5个核心公式如下：

其中：Q=5,R=4.

所以，k时刻时候：

X(k|k-1)=23;

P(k|k-1)=5*5;

Kg(k)=5*5/(5*5+4*4)=0.78;（错了，后面修改）

X(k|k)=23+0.78*[25-23]=24.56.

P(k|k)=[1-0.78]*25=5.5。

以上，k时刻的最优估计为24.56度。k时刻的最优值的方差为5.5。

例子2.论文中测距的例子

问题：在雷达定位时，目标位置不变，获得多次目标的距离值Ri，真实距离值恒定不变，在测量过程中真实值受到加性噪声n(k)的干扰，任意两个不同时刻的噪声互不相关。

(1)系统的预测模型和测量模型为

状态变量为距离值X，预测模型认为k时刻会延续k-1时刻的距离值，方差为0;测量值也为距离值，所以和状态变量的关系为H=1，方差为n(k)。

（2）方程的系数为

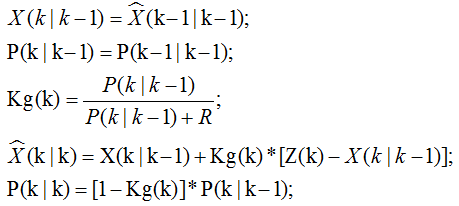

A=1,B=0,H=1,Q=0.5个核心公式如下

例子3.观测函数为y=5x

Matlab程序如下：

clc;clear;clf
%% 系统模型

%% 观测模型
% 观测值其实就是真实值+噪声
% observed_value=true_value+noise;
% 加入噪声  y=o*randn(M,N)+u;
x=1:1000;
y=5*x;
y1=y+50*randn(1,1000)+0;
%y1=y+wgn(1,1000,20);
true_value=y;
observed_value=y1;
%% 初始化
x_pre2pre=1;%初始最优估计值
p_pre2pre=0;%初始最小均方误差
Q=5*5;%过程噪声方差
R=50*50;%测量噪声方差

N=1000;
predict_value=zeros(1,N);%存储预测数据

y_now=y1;
%% 卡尔曼滤波
%卡尔曼公式
for i=1:1000
    x_pre2now=x_pre2pre+5;
    p_pre2now=p_pre2pre+Q;
    Kg_now=(p_pre2now)/(p_pre2now+R);
    x_now2now=x_pre2now+Kg_now*(y_now(i)-x_pre2now);
    p_now2now=(1-Kg_now)*p_pre2now;

    x_pre2pre=x_now2now;
    p_pre2pre=p_now2now;

    predict_value(i)=x_now2now;
end

%% 可视化
plot(true_value,'r');
hold on;
plot(observed_value,'g');
plot(predict_value,'b');

例子4：小车做匀速直线运动

1. 首先建立小车的状态转移模型

先考虑最简单的单x轴情况：由于小车做匀速直线运动，因此其加速度为0。但由于过程噪声的存在，就认为加速度存在一个高斯白噪声。

$\ddot{x}=\delta _{}w$

由牛顿运动定律可知：

$x=x_{0}+v^{_{0}}t+\frac{1}{2}w t^{2}$

$\dot{x}=v^{_{0}}+wt$

定义状态变量X为：

$X=\begin{bmatrix} x\\ \dot{x} \end{bmatrix}$

则小车的状态转移模型可以表示如下：

$\begin{bmatrix} x(k)\\ \dot{x} (k)\end{bmatrix}=\begin{bmatrix} 1\ T\\ 0\ 1 \end{bmatrix}\begin{bmatrix} x(k-1)\\ \dot{x} (k-1)\end{bmatrix}+\begin{bmatrix} T^{2}/2\\ T\end{bmatrix}w$

由此可知对于二维平面的小车运动，小车的状态转移模型可以表示如下：

$\begin{bmatrix} x(k)\\ \dot{x} (k)\\y(k)\\\dot{y} (k))\end{bmatrix}=\begin{bmatrix} 1\ T\0\0\\ 0\ 1 \0\0\\ 0\0\1\ T\\0\0\0\1 \end{bmatrix}\begin{bmatrix} x(k-1)\\ \dot{x} (k-1)\\y(k-1)\\\dot{y} (k-1))\end{bmatrix}+\begin{bmatrix} T^{2}/2\\ T\\T^{2}/2\\ T\end{bmatrix}w$

2.然后建立小车的观测模型

有一个两坐标雷达对该目标进行覆盖，由于测量值就是小车的状态变量X，因此：

$Y=\begin{bmatrix} x\\ \dot{x} \\y\\ \dot{y}\end{bmatrix}=X+v=\begin{bmatrix} x\\ \dot{x}\\y\\ \dot{y} \end{bmatrix}+v$

v是测量噪声，也是高斯白噪声。

3.得到小车目标位置的Kalman滤波方程

由前面第1和2小节，可知：

$A=\begin{bmatrix} 1\ T\0\0\\ 0\ 1 \0\0\\ 0\0\1\ T\\0\0\0\1 \end{bmatrix} ;\ B=0; \ H=\begin{bmatrix} 1\\1\\1\\1 \end{bmatrix}$

过程噪声w的方差为 $Q_{w}$ ，测量噪声的方差为 $R_{v}$ ，由此更新Q和R为：

$\begin{aligned} Q& =\begin{bmatrix} T^{2}/2\\ T\\T^{2}/2\\ T\end{bmatrix}Q_{w} \\ R& =R_{v} \\ \end{aligned}$

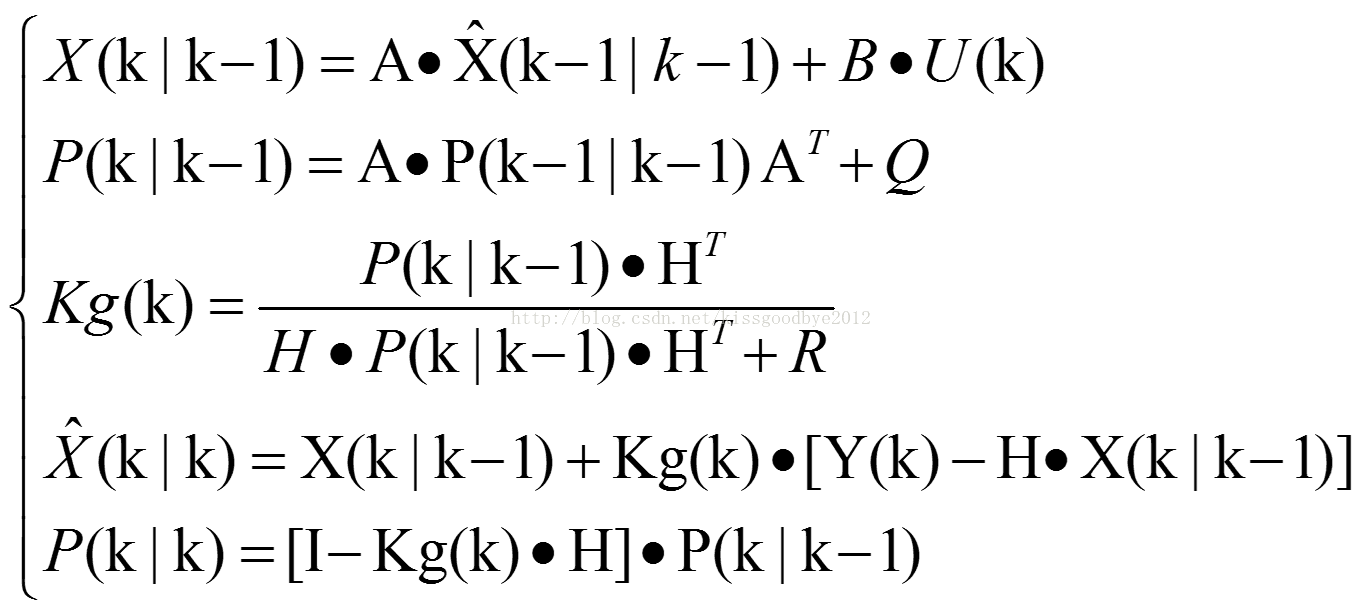

标准的Kalman公式如下：

4.Matlab仿真

首先，初始化数值：

例子5：Matlab kalman函数的使用

1.前言

% kalman滤波函数

% 输入参数：QN为状态噪声的方差阵；RN为观测噪声的方差阵；NN表示状态噪声和观测噪声的协方差阵；

% 输出参数：KEST为系统输出估计值y和状态估计值x;L和M分别表示两个增益矩阵；P和Z分别代表预报误差方差阵和滤波误差方差阵

[KEST,L,P,M,Z]=kalman(SYS,QN,RN,NN)

——————————————————————————————————————————————————————

对于线性系统：

$\dot{x}=Ax+Bu+Gw\\ y=Cx+Du+Hw+v$

调用格式为：

[KEST,L,P,M,Z]=kalman(SYS,QN,RN,NN)

2.问题定义

已知离散系统

$x(k+1)=\begin{bmatrix} 0.49\0.298\0.412 \\ 0.401\-0.391\0.391\\ -0.992\0.401\0.296 \end{bmatrix}x(k)+e(k)$

$y(k+1)=\begin{bmatrix} 0\\ 1\\ 0 \end{bmatrix}x(k)+v(k)$

e和v是互不相关的高斯白噪声。假设x的初始值为 $x(1)=\begin{bmatrix} 10.9 \\ 8.481\\ -4.3 \end{bmatrix}$ ，由此用Kalman滤波对数据进行仿真。

3.可运行代码

%%%%%%%系统描述
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% x[n+1]=Ax[n]+Bu[n]+Gw[n]
% y[n]=Cx[n]+Du[n]+Hw[n]+v[n]
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 状态转移矩阵
A=[0.49 0.298 0.412
    0.401 -0.391 0.391
    -0.992 0.401 0.296];
% B矩阵
B=zeros(3,3);
% G矩阵
G=eye(3,3);
% C矩阵 向量
C=[0 1 0];
D=[0 0 0];
H=zeros(1,3);
% 状态向量初值（真值）
x(:,1)=[10.9 8.481 -4.3]';
% 状态向量初始估计值，不准也没关系，随着迭代会趋向于真值
guji=[10.1 11.3 10.7]';
% 进入循环
for i=2:30
    %c产生 正态分布数据   y=o*randn(M,N)+u;返回一个均值为u，标准差为o的m*n的随机项矩阵
    w=randn(3,1);
    v=randn(1,1);
    %真实数据
    x(:,i)=A*x(:,i-1);
    %人为制造系统误差
    x1(:,i)=x(:,i)+w;
    Qn=eye(2,2);
    Rn=1;
    Nn=0;
    %人为制造观测数据的误差
    z0(:,i)=C*x1(:,i)+v;
    %建立Kalman的系统参数
    sys=ss(A,[B,G],C,[D,H],-1);
    [kest,L,P,M,Z]=kalman(sys,Qn,Rn,Nn);
    %得到估计数据
    guji(:,i)=A*guji(:,i-1)+L*(z0(:,i)-C*A*guji(:,i-1));
end

%% 结果展示，由于状态变量有3个，因此画了3幅图
subplot(2,2,1)
% 做出真值曲线 x1
plot(x(1,:))
hold on
% 做出在噪声污染情况下的滤波估计值曲线 x1
plot(guji(1,:),':m')
hold off
legend('real of x1','estimate of x1')
grid
subplot(2,2,2)
% 做出真值曲线 x2
plot(x(2,:))
hold on
% 做出在噪声污染情况下的滤波估计值曲线 x2
plot(guji(2,:),':m')
hold off
legend('real of x2','estimate of x2')
grid
subplot(2,2,3:4)
% 做出真值曲线 x3
plot(x(3,:))
hold on
% 做出在噪声污染情况下的滤波估计值曲线 x3
plot(guji(3,:),':m')
hold off
legend('real of x1','estimate of x1')
grid

4.仿真结果图
