为了项目的后期IM应用，最近在研究libjingle，中间看了也收集了很多资料，感慨网上很多资料要么太过于纠结协议（如STUN、ICE等）实现细节，要么中间有很多纰漏。最后去伪存真，归纳总结了一下，希望对以后的同行有些许帮助。
如果有什么需要讨论或者指正的，欢迎留言或者邮件peakflys@gmail.com
一．P2P实现的原理
首先先介绍一些基本概念：
NAT（Network Address Translators），网络地址转换：网络地址转换是在IP地址日益缺乏的情况下产生的，它的主要目的就是为了能够地址重用。NAT从历史发展上分为两大类，基本的NAT和NAPT（Network Address/Port Translator）。
最先提出的是基本的NAT（peakflys注：刚开始其实只是路由器上的一个功能模块），它的产生基于如下事实：一个私有网络（域）中的节点中只有很少的节点需要与外网连接（这是在上世纪90年代中期提出的）。那么这个子网中其实只有少数的节点需要全球唯一的IP地址，其他的节点的IP地址应该是可以重用的。
因此，基本的NAT实现的功能很简单，在子网内使用一个保留的IP子网段，这些IP对外是不可见的。子网内只有少数一些IP地址可以对应到真正全球唯一的IP地址。如果这些节点需要访问外部网络，那么基本NAT就负责将这个节点的子网内IP转化为一个全球唯一的IP然后发送出去。（基本的NAT会改变IP包中的原IP地址，但是不会改变IP包中的端口）。
关于基本的NAT可以参看RFC 1631。

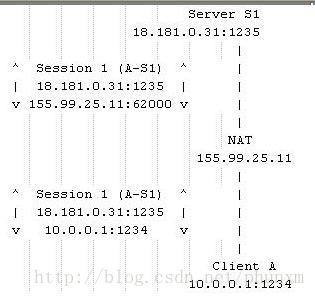

另外一种NAT叫做NAPT，从名称上我们也可以看得出，NAPT不但会改变经过这个NAT设备的IP数据报的IP地址，还会改变IP数据报的TCP/UDP端口。基本NAT的设备可能我们见的不多（基本已经淘汰了），NAPT才是我们真正需要关注的。看下图：
有一个私有网络10.*.*.*，Client A是其中的一台计算机，这个网络的网关（一个NAT设备）的外网IP是155.99.25.11（应该还有一个内网的IP地址，比如10.0.0.10）。如果Client A中的某个进程（这个进程创建了一个UDP Socket,这个Socket绑定1234端口）想访问外网主机18.181.0.31的1235端口，那么当数据包通过NAT（含有NAT模块的路由器设备）时会发生什么事情呢？
首先NAT会改变这个数据包的原IP地址，改为155.99.25.11。接着NAT会为这个传输创建一个Session（Session是一个抽象的概念，如果是TCP，也许Session是由一个SYN包开始，以一个FIN包结束。而UDP呢，以这个IP的这个端口的第一个UDP开始，结束呢，呵呵，也许是几分钟，也许是几小时，这要看具体的实现了）并且给这个Session分配一个端口，比如62000，然后改变这个数据包的源端口为62000。所以本来是（10.0.0.1:1234->18.181.0.31:1235）的数据包到了互联网上变为了（155.99.25.11:62000->18.181.0.31:1235）。
一旦NAT创建了一个Session后，NAT会记住62000端口对应的是10.0.0.1的1234端口，以后从18.181.0.31发送到62000端口的数据会被NAT自动的转发到10.0.0.1上。（注意：这里是说18.181.0.31发送到62000端口的数据会被转发，其他的IP发送到这个端口的数据将被NAT抛弃）这样Client A就与Server S1建立以了一个连接。
上面的是一些基础知识，下面的才是关键的部分了。
看看下面的情况：
接上面的例子，如果Client A的原来那个Socket（绑定了1234端口的那个UDP Socket）又接着向另外一个ServerS2发送了一个UDP包，那么这个UDP包在通过NAT时会怎么样呢？
这时可能会有两种情况发生，一种是NAT再次创建一个Session，并且再次为这个Session分配一个端口号（比如：62001）。另外一种是NAT再次创建一个Session，但是不会新分配一个端口号，而是用原来分配的端口号62000。前一种NAT叫做Symmetric NAT（对称NAT），后一种叫做Cone NAT（锥型NAT）。如果你的NAT刚好是第一种，那么很可能会有很多P2P软件失灵。（可以庆幸的是，现在绝大多数的NAT属于后者，即ConeNAT）
peakflys注：Cone NAT具体又分为3种：
（1）全圆锥（Full Cone）: NAT把所有来自相同内部IP地址和端口的请求映射到相同的外部IP地址和端口。任何一个外部主机均可通过该映射发送IP包到该内部主机。
（2）限制性圆锥（RestrictedCone）: NAT把所有来自相同内部IP地址和端口的请求映射到相同的外部IP地址和端口。但是,只有当内部主机先给IP地址为X的外部主机发送IP包，该外部主机才能向该内部主机发送IP包。
（3）端口限制性圆锥（PortRestricted Cone）:端口限制性圆锥与限制性圆锥类似，只是多了端口号的限制，即只有内部主机先向IP地址为X，端口号为P的外部主机发送1个IP包，该外部主机才能够把源端口号为P的IP包发送给该内部主机。
好了，我们看到，通过NAT，子网内的计算机向外连结是很容易的（NAT相当于透明的，子网内的和外网的计算机不用知道NAT的情况）。
但是如果外部的计算机想访问子网内的计算机就比较困难了（而这正是P2P所需要的）。
那么，我们如果想从外部发送一个数据包给内网的计算机有什么办法呢？首先，我们必须在内网的NAT上打上一个“洞”（也就是前面我们说的在NAT上建立一个Session），这个洞不能由外部来打，只能由内网内的主机来打。而且这个洞是有方向的，比如从内部某台主机（比如：192.168.0.10）向外部的某个IP（比如：219.237.60.1）发送一个UDP包，那么就在这个内网的NAT设备上打了一个方向为219.237.60.1的“洞”（这就是被称为UDPHole Punching的技术），以后219.237.60.1就可以通过这个洞与内网的192.168.0.10联系了。（但是其他的IP不能利用这个洞）。
二．P2P的常用实现
1.普通的直连式P2P实现
通过上面的理论，实现两个内网的主机通讯就差最后一步了：那就是鸡生蛋还是蛋生鸡的问题了，两边都无法主动发出连接请求，谁也不知道谁的公网地址，那我们如何来打这个洞呢？我们需要一个中间人来联系这两个内网主机。

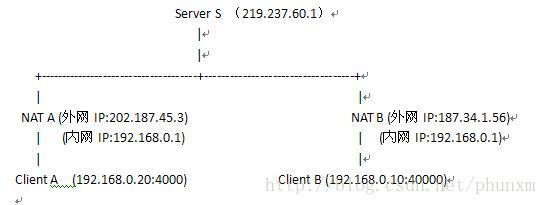

现在我们来看看一个P2P软件的流程，以下图为例：
首先，Client A登录服务器，NATA为这次的Session分配了一个端口60000，那么ServerS收到的Client A的地址是202.187.45.3:60000，这就是Client A的外网地址了。同样，Client B登录Server S，NAT B给此次Session分配的端口是40000，那么Server S收到的B的地址是187.34.1.56:40000。
此时，Client A与Client B都可以与ServerS通信了。如果ClientA此时想直接发送信息给Client B，那么他可以从ServerS那儿获得B的公网地址187.34.1.56:40000，是不是Client A向这个地址发送信息Client B就能收到了呢？答案是不行，因为如果这样发送信息，NAT B会将这个信息丢弃（因为这样的信息是不请自来的，为了安全，大多数NAT都会执行丢弃动作）。现在我们需要的是在NAT B上打一个方向为202.187.45.3（即Client A的外网地址）的洞，那么Client A发送到187.34.1.56:40000的信息，ClientB就能收到了。这个打洞命令由谁来发呢？自然是ServerS。
总结一下这个过程：如果Client A想向Client B发送信息，那么Client A发送命令给ServerS，请求Server S命令Client B向Client A方向打洞。然后Client A就可以通过ClientB的外网地址与Client B通信了。
注意：以上过程只适合于Cone NAT的情况，如果是SymmetricNAT，那么当Client B向ClientA打洞的端口已经重新分配了，Client B将无法知道这个端口（如果SymmetricNAT的端口是顺序分配的，那么我们或许可以猜测这个端口号，可是由于可能导致失败的因素太多，这种情况下一般放弃P2P —peakflys）。
2.STUN方式的P2P实现
STUN（SessionTraversal Utilities for NAT）是RFC 3489规定的一种NAT穿透方式，它采用辅助的方法探测NAT的IP和端口。毫无疑问的，它对穿越早期的NAT起了巨大的作用，并且还将继续在NAT穿透中占有一席之地。
STUN的探测过程需要有一个公网IP的STUN server，在NAT后面的UAC（User Client Agent）必须和此server配合，互相之间发送若干个UDP数据包。UDP包中包含有UAC需要了解的信息，比如NAT外网IP/PORT等等。UAC通过是否得到这个UDP包和包中的数据判断自己的NAT类型。
假设有如下UAC（B），NAT（A），SERVER（C），UAC的IP为IPB，NAT的IP为IPA ，SERVER的 IP为IPC1、IPC2。请注意，服务器C有两个IP，后面你会理解为什么需要两个IP。
（1）NAT的探测过程
STEP1：B向C的IPC1的port1端口发送一个UDP包。C收到这个包后，会把它收到包的源IP和port写到UDP包中，然后把此包通过IP1C和port1发还给B。这个IP和port也就是NAT的外网IP和port，也就是说你在STEP1中就得到了NAT的外网IP。
熟悉NAT工作原理的应该都知道，C返回给B的这个UDP包B一定收到。如果在你的应用中，向一个STUN服务器发送数据包后，你没有收到STUN的任何回应包，那只有两种可能：1、STUN服务器不存在，或者你弄错了port。2、你的NAT设备拒绝一切UDP包从外部向内部通过，如果排除防火墙限制规则，那么这样的NAT设备如果存在，那肯定是坏了。
当B收到此UDP后，把此UDP中的IP和自己的IP做比较，如果是一样的，就说明自己是在公网，下步NAT将去探测防火墙类型，就不多说了（下面有图）。如果不一样，说明有NAT的存在，系统进行STEP2的操作。
STEP2：B向C的IPC1发送一个UDP包，请求C通过另外一个IPC2和PORT（不同于SETP1的IP1）向B返回一个UDP数据包（现在知道为什么C要有两个IP了吧，为了检测coneNAT的类型）。
我们来分析一下，如果B收到了这个数据包，那说明什么？说明NAT来者不拒，不对数据包进行任何过滤，这也就是STUN标准中的full cone NAT。遗憾的是，full cone nat太少了，这也意味着你能收到这个数据包的可能性不大。如果没收到，那么系统进行STEP3的操作。
STEP3：B向C的IPC2的port2发送一个数据包，C收到数据包后，把它收到包的源IP和port写到UDP包中，然后通过自己的IPC2和port2把此包发还给B。
和step1一样，B肯定能收到这个回应UDP包。此包中的port是我们最关心的数据，下面我们来分析：
如果这个port和step1中的port一样，那么可以肯定这个NAT是个cone NAT，否则是对称NAT。道理很简单：根据对称NAT的规则，当目的地址的IP和port有任何一个改变，那么NAT都会重新分配一个port使用，而在step3中，和step1对应，我们改变了IP和port。因此，如果是对称NAT,那这两个port肯定是不同的。
如果在你的应用中，到此步的时候port是不同的，那就只能放弃P2P了，原因同上面实现中的一样。如果不同，那么只剩下了restrictcone和port restrict cone。系统用step4探测是哪一种。
STEP4：B向C的IP2的一个端口PD发送一个数据请求包，请求C用IP2和不同于PD的port返回一个数据包给B。
我们来分析结果：如果B收到了，那也就意味着只要IP相同，即使port不同，NAT也允许UDP包通过。显然这是restrict cone NAT。如果没收到，没别的好说，port restrict NAT。

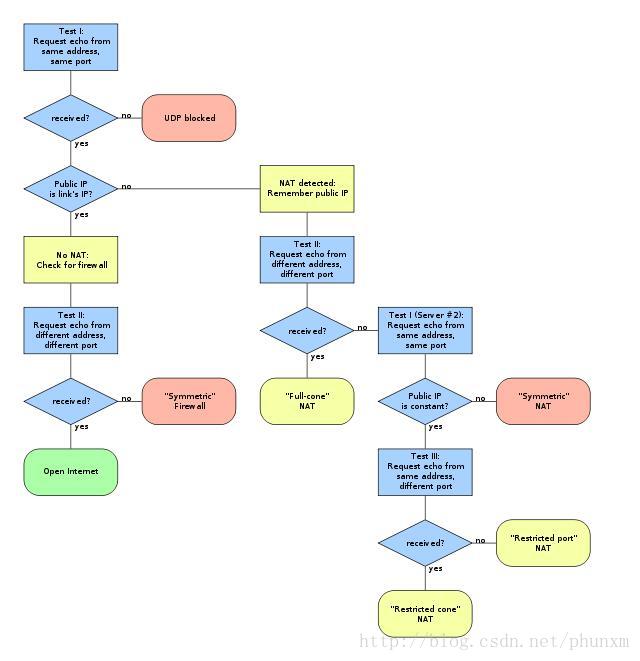

协议实现的算法运行图如下：
一旦路经到达红色节点时，UDP的沟通是没有可能性的（peakflys注：准备来说除了包被防火墙blocked之外，其他情况也是有可能建立P2P的，只是代价太大，一般放弃）。一旦通过黄色或是绿色的节点，就有连接的可能。
最终通过STUN服务器得到自己的NAT类型和公网IP/Port，以后建立P2P时就非常容易了。
peakflys注：Libjingle正是通过ICE&STUN方式，建立的P2P连接。关于libjingle的介绍，待续……
